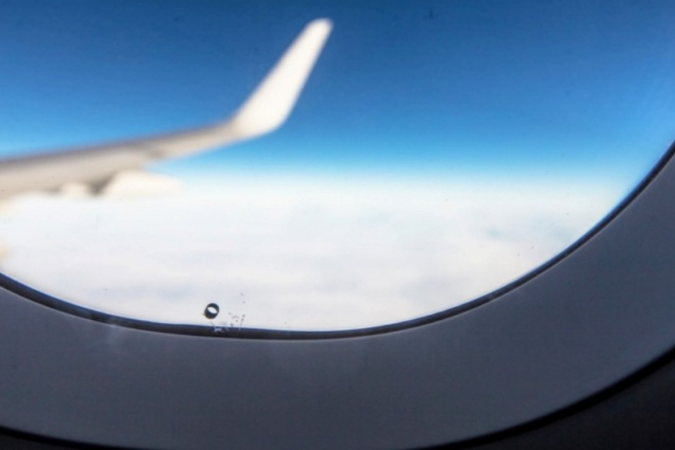

Nếu từng ngồi ghế cạnh cửa sổ máy bay, có thể bạn đã nhận ra một chấm nhỏ nằm gần phía dưới cửa kính. Nhìn qua, nó giống như một lỗ thủng xuyên qua cửa sổ và dễ khiến nhiều người thắc mắc: máy bay đang bay ở độ cao hàng chục nghìn mét, tại sao cửa sổ lại có một lỗ hở?
Thực tế hoàn toàn ngược lại. Đây là một chi tiết được thiết kế có chủ đích, thường được gọi là “lỗ thông hơi” hoặc “lỗ cân bằng áp suất” (breather hole/bleed hole), đóng vai trò quan trọng trong cách cửa sổ máy bay chịu chênh lệch áp suất.
Không phải lỗ thủng xuyên ra bên ngoài
Điều đầu tiên cần biết là cửa sổ máy bay thương mại không phải một tấm kính duy nhất.
Tùy loại máy bay và thiết kế cụ thể, cụm cửa sổ có thể gồm hai tấm chịu lực cùng một lớp mỏng phía trong mà hành khách có thể chạm vào. Lớp trong cùng thường được gọi là “scratch pane”, chủ yếu có nhiệm vụ bảo vệ các lớp quan trọng hơn khỏi trầy xước hoặc tác động từ hành khách. Một số cấu hình cửa sổ có ba lớp vật liệu acrylic hoặc vật liệu tương tự.
Lỗ nhỏ mà hành khách nhìn thấy nằm trên một trong những lớp bên trong của cụm cửa sổ, chứ không tạo thành đường thông trực tiếp từ cabin ra bầu trời bên ngoài.
Các tài liệu kỹ thuật về cửa sổ máy bay cho thấy lỗ này kết nối khoang không khí giữa các tấm cửa sổ với không khí trong cabin. Nhờ đó, áp suất trong khoảng không giữa các lớp có thể thay đổi theo áp suất cabin.
Nói cách khác, bạn không thể “nhìn thấy bầu trời qua cái lỗ” này. Nó nằm trong một hệ thống cửa sổ nhiều lớp được thiết kế để kiểm soát áp suất.
Tại sao máy bay lại cần một lỗ nhỏ như vậy?
Khi máy bay càng lên cao, áp suất khí quyển bên ngoài càng giảm. Trong khi đó, cabin được duy trì ở mức áp suất phù hợp với hành khách và phi hành đoàn.
Điều này tạo ra một chênh lệch áp suất đáng kể giữa bên trong và bên ngoài máy bay. Chính chênh lệch này tạo ra lực tác động lên thân máy bay và các cửa sổ.
Theo Smithsonian's National Air and Space Museum, một trong những đặc điểm giúp cửa sổ máy bay chịu được chênh lệch áp suất là lỗ nhỏ trên lớp kính giữa. Lỗ này cho phép áp suất cabin truyền vào khoảng không giữa các lớp, khiến tấm cửa sổ bên ngoài chịu phần lớn chênh lệch áp suất thay vì để áp lực dồn lên lớp phía trong.
Một bằng sáng chế về thiết kế cửa sổ máy bay cũng mô tả nguyên lý tương tự: trong điều kiện hoạt động bình thường, lỗ thông hơi giúp tấm ngoài chịu tải áp suất, trong khi tấm bên trong không phải chịu toàn bộ tải này.
Vì vậy, cái lỗ tưởng như là “điểm yếu” thực chất lại giúp hệ thống cửa sổ hoạt động đúng theo thiết kế.
Nếu tấm ngoài hỏng thì sao?
Đây mới là một trong những lý do đáng chú ý nhất của thiết kế nhiều lớp.
Các tấm cửa sổ chịu lực được thiết kế với khả năng dự phòng. Trong điều kiện bình thường, tấm ngoài chịu phần lớn chênh lệch áp suất. Nếu tấm này gặp sự cố, tải áp suất có thể được truyền sang tấm bên trong, giúp duy trì khả năng chịu áp của cửa sổ. Một báo cáo của Cơ quan Điều tra Tai nạn Hàng không Anh (AAIB) cũng mô tả cấu tạo cửa sổ với các tấm có khả năng chịu chênh lệch áp suất và lớp “scratch pane” phía trong chỉ đóng vai trò bảo vệ, không phải bộ phận chịu lực chính.
Điều này cho thấy thiết kế cửa sổ máy bay không dựa vào một tấm kính duy nhất. Các lớp được bố trí để tạo ra khả năng dự phòng nếu một bộ phận gặp vấn đề.
Còn chuyện cửa kính bị mờ và đóng băng?
Lỗ nhỏ cũng liên quan đến môi trường bên trong cụm cửa sổ.
Khi máy bay ở độ cao lớn, nhiệt độ bên ngoài rất thấp. Khoảng không giữa các lớp cửa sổ vì thế có thể có điều kiện nhiệt độ và độ ẩm khác biệt đáng kể so với cabin.
Việc thông khí giữa các khoang của cụm cửa sổ giúp kiểm soát sự chênh lệch áp suất và điều kiện không khí giữa các lớp. Tuy nhiên, cần nói chính xác rằng lỗ này không đơn giản là một “hệ thống chống đóng băng”. Một số tài liệu kỹ thuật thậm chí chỉ ra rằng không khí ẩm từ cabin đi qua lỗ có thể góp phần gây ngưng tụ hoặc hình thành tinh thể băng trong một số điều kiện. Google Patents
Do đó, cách giải thích phổ biến rằng “lỗ nhỏ giúp cửa kính không bao giờ bị mờ hay đóng băng” là hơi đơn giản hóa. Chức năng cốt lõi của nó vẫn là kiểm soát áp suất giữa các lớp cửa sổ.
Vì sao lỗ thường nằm ở phía dưới?
Vị trí của lỗ cũng không phải ngẫu nhiên. Trên nhiều loại cửa sổ máy bay, lỗ được bố trí ở phần dưới của lớp cửa sổ bên trong. Cách bố trí này nằm trong tổng thể thiết kế của cụm cửa sổ và hệ thống khung, gioăng.
Một số thiết kế còn có các đường thoát nước trong hệ thống gioăng để xử lý hiện tượng ngưng tụ trong khoảng không giữa các tấm.
Vì vậy, nếu hành khách nhìn thấy một chấm nhỏ ở gần đáy cửa sổ, không cần lo đó là một vết nứt hay lỗi sản xuất.
Tại sao cửa sổ máy bay lại có hình bo tròn?
Lỗ nhỏ chỉ là một phần của câu chuyện. Bản thân hình dạng cửa sổ máy bay cũng là kết quả của bài toán phân bổ áp suất.
Các cửa sổ có góc nhọn dễ tạo ra những điểm tập trung ứng suất. Thiết kế bo tròn giúp phân bổ ứng suất đều hơn quanh cửa sổ. Đây là một trong những thay đổi quan trọng trong thiết kế máy bay thương mại sau những bài học về hiện tượng mỏi kim loại và phá hủy thân máy bay ở thời kỳ máy bay phản lực đầu tiên.
Vì thế, từ hình dáng cửa sổ, số lượng lớp vật liệu cho tới một lỗ nhỏ chỉ vài milimet đều có thể là kết quả của những tính toán kỹ thuật rất cụ thể.
Một lỗ nhỏ nhưng có vai trò không hề nhỏ
Lần tới khi ngồi cạnh cửa sổ máy bay và nhìn thấy chấm nhỏ quen thuộc ấy, hành khách có thể yên tâm rằng đó không phải một “lỗ thủng” khiến cabin thông trực tiếp với bên ngoài.
Đó là một phần của hệ thống cửa sổ nhiều lớp, giúp kiểm soát áp suất giữa các lớp và phân bổ tải áp suất theo đúng cách mà nhà thiết kế mong muốn. Trong điều kiện bình thường, thiết kế này giúp tấm cửa sổ chịu lực chính đảm nhận phần lớn chênh lệch áp suất, trong khi các lớp khác tạo thêm khả năng bảo vệ và dự phòng.
Một chi tiết nhỏ đến mức nhiều hành khách không để ý, nhưng lại cho thấy trong ngành hàng không, ngay cả một lỗ nhỏ trên cửa sổ cũng có thể được tính toán với độ chính xác rất cao.
